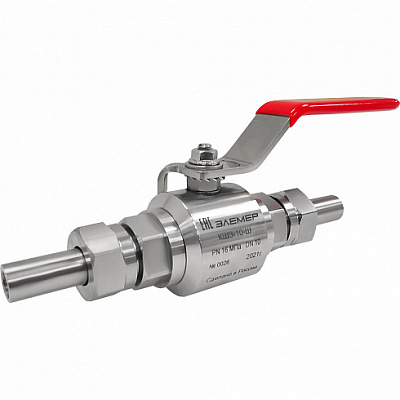

КШЗ-10 (штуцерно-ниппельный)

  • Характеристики
  • Документация и сертификаты
  • Доставка в г.Оренбург
Параметр Значение
Внешний вид
Номинальный диаметр, DN, мм 10
Номинальное давление, РN, МПа 16
Направление подачи рабочей среды любое
Герметичность затвора по ГОСТ 9544-2015 класс А
Тип присоединения к трубопроводу штуцерный с шаровым ниппелем по ГОСТ 24485-80
Эффективный диаметр, мм 10
Конструкция запирающего элемента с плавающей пробкой
Тип проходного сечения полнопроходной по ГОСТ 28343-89
Пробное давление, Pпр, МПа 24
Материал корпуса шарового крана нержавеющая сталь 12Х18Н10Т
Материал запирающего элемента (шар) нержавеющая сталь 12Х18Н10Т с фторопластовым уплотнением
Диапазон рабочих температур (рабочая среда) –60...+160 °С
Температура окружающей среды –50...+40 °С (У1)
–60...+40 °С (ХЛ1)
–60...+70 °С (УХЛ1)
Сейсмостойкость по шкале MSK 64 СО — не сейсмостойкое исполнение до 6 баллов
С — сейсмостойкое исполнение до 9 баллов
Наработка на отказ 2000 циклов
Назначенный срок службы 30 лет
Присоединение: вход (процесс) наружная резьба М22×1,5 по ГОСТ 24705-2004 в комплекте с двумя накидными гайками по ГОСТ 23353-78 и двумя шаровыми ниппелями Ø14 мм по ГОСТ 23355-78
Масса, не более, кг 0,84

Конструктивные исполнения

Вариант конструктивного исполнения Условный проход присоединительного штуцера Ду, мм Номинальное давление, МПа Конструктивное исполнение (особенности) Резьба со стороны отбора давления (вход) Резьба со стороны установки датчика (выход)
КШЗ-10 10 16 штуцерно-ниппельный (вход и выход прибора с наружной резьбой М22×1,5 для оснащения двумя гайками с внутренней резьбой М22×1,5 и двумя ниппелями Ø14 мм со сферическим седлом) М22×1,5
КШЗ-15 15 полнопроходной шаровый кран муфтового конструктивного исполнения с внутренней резьбой со стороны входа и выхода среды М20×1,5; G1/2; R1/2; К1/2 (1/2NPT)
КШМ-15/6,3 15 6,3 стандартное (резьба в теле крана) G1/2" М20×1,5
(G1/2" по заказу)
КШМ-15/6,3-ПШ с подвижным штуцером для подключения датчиков (установка датчика с индикацией в нужном положении) G1/2" М20×1,5
КШМ-15/6,3-ПШК с подвижным штуцером и дополнительным отбором давления (установка датчика с индикацией в нужном положении и подключение метрологического оборудования)
КШМ-20/6,3 20 стандартное (резьба в теле крана) G3/4"

Опросные листы

Документация

Сертификаты

Доставка приборов в г. Оренбург

Выберите удобный для Вас вариант доставки товара КШЗ-10 (штуцерно-ниппельный) в г. Оренбург и сообщите нашему менеджеру.

Транспортная компания
Мы организуем доставку приборов до областного центра либо до ближайшего пункта выдачи транспортной компанией «Деловые линии» в г. Оренбург. Стоимость доставки осуществляется согласно тарифам ТК «Деловые линии».

Курьерская доставка
По вашему желанию, мы доставим приборы до двери. Доставка в г. Оренбург осуществляется курьерскими службами Даймэкс и СДЭК. Курьерская доставка производится за счет покупателя. Стоимость доставки согласно тарифам курьерских служб.

Самовывоз
Вы можете самостоятельно забрать товар. Отгрузка продукции осуществляется самовывозом с нашего склада в г. Оренбург.

Купить КШЗ-10 (штуцерно-ниппельный) в Оренбурге

Для определения стоимости оборудования, комплектности и сроков поставки в г. Оренбург, пожалуйста, скачайте опросный лист, заполните его и прикрепите к форме заявки.

Специалисты отдела продаж ответят на Ваш запрос в течении одного рабочего дня.

Запросить цену
